一、機械隔膜計量泵原理

新道茨機械隔膜計量泵主要由電機、蝸輪蝸桿減速箱、偏心軸、推桿、膜片、泵頭等部件組成.其工作原理是：電機驅動主軸連接的蝸輪蝸桿減速箱，形成減速機械結構.偏心軸在減速箱輸出軸的帶動下旋轉，軸承在偏心軸的偏心圓上做偏心運動，所產生的偏心距轉換成推桿的直線運動.在彈簧回復力的配合下，推桿帶動膜片做直線往復運動，往復循環一次叫做沖程，往復的距離叫做沖程長度，每分鐘往復的次數稱為沖程頻率.

當推桿拉動膜片往后運動時，膜片與泵頭之間容積增加，產生負壓，吸入管路的單向閥打開，進口管路中的介質進入泵頭腔體內.當吸入沖程結束，隔膜運動瞬間停止，泵頭內壓力與進口管內壓力平衡，吸入口單向閥復位.在排出沖程時，與滑桿連接的膜片向前運動，泵頭內壓力立刻升高，當泵頭壓力高于出口壓力時打開出口單向閥，泵頭內的介質進入排出管路.當排出沖程結束時，膜片運動再次停止，泵頭內的壓力與出口壓力相等，出口單向閥復位，然后進入下一個循環，從而形成液體以脈沖形式的傳輸.

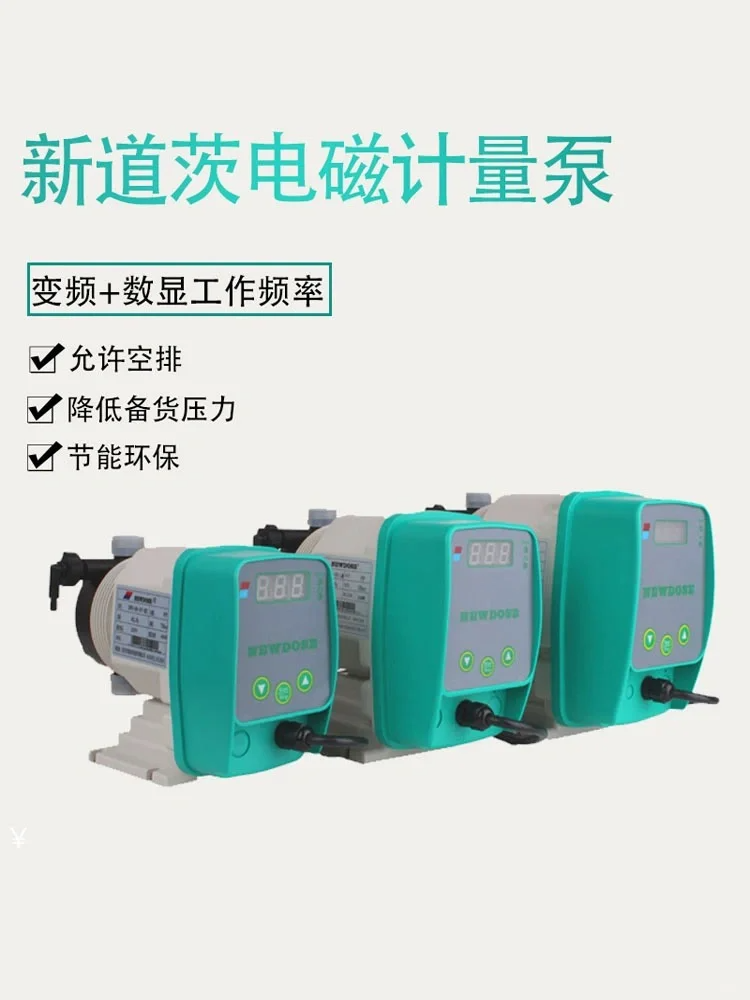

二、電磁隔膜計量泵原理

電磁隔膜計量泵的工作原理與機械隔膜計量泵有所不同。它是利用電磁驅動裝置產生的電磁力來推動隔膜做往復運動。當電磁線圈通電時，產生磁場，磁場力作用于隔膜組件上的銜鐵，使隔膜產生變形，從而改變泵頭內的容積。在隔膜向后運動時，泵頭內形成負壓，吸入液體；當電磁線圈斷電時，隔膜在自身彈性和介質壓力的作用下恢復原狀，將泵頭內的液體排出。通過控制電磁線圈的通電和斷電頻率，可以精確地調節隔膜的往復運動頻率，進而實現對流量的精確控制。這種計量泵具有結構簡單、體積小、重量輕、響應速度快等優點，適用于一些對流量控制精度要求較高、且流量較小的場合。

三、沖程調節原理

新道茨計量泵的沖程調節是實現流量調節的重要方式之一.以機械隔膜計量泵為例，通過轉動沖程調節桿，調節桿向箱體內旋轉進給或遠離，使得推桿行進的距離相應的減小或增大，從而調節沖程的大小，最終達到改變流量的目的.在電磁隔膜計量泵中，則是通過改變電磁線圈的驅動信號參數，如脈沖寬度、電流大小等，來調節電磁力的大小和作用時間，進而改變隔膜的沖程長度和運動速度，實現流量的調節。這種靈活的沖程調節方式，使得新道茨計量泵能夠根據不同的工藝需求，精確地控制液體的輸送量，滿足各種復雜的生產過程要求。

四、泵頭與單向閥的工作原理

泵頭是計量泵中直接與介質接觸的部件，其結構和材質對計量泵的性能和適用范圍有著重要影響。新道茨計量泵的泵頭通常采用耐腐蝕的材料制成，如PP、PVC、PVDF、PTFE、SS316等，以適應不同性質的介質.泵頭內的單向閥是保證計量泵正常工作的關鍵部件之一，它具有單向導通的特性，在吸入沖程時，進口單向閥打開，允許介質進入泵頭腔體；在排出沖程時，出口單向閥打開，使介質能夠順利排出泵頭。單向閥的開啟和關閉是依靠介質的壓力差以及自身的彈性來實現的，當泵頭內的壓力低于進口壓力時，進口單向閥打開；當泵頭內的壓力高于出口壓力時，出口單向閥打開。這種單向閥的設計有效地防止了介質的倒流，確保了計量泵的穩定運行和精確計量。

五、精度控制原理

新道茨計量泵能夠實現較高的計量精度，其原理主要體現在以下幾個方面。首先，精確的機械結構設計和制造工藝保證了隔膜運動的重復性和穩定性，減少了因機械誤差導致的流量波動。其次，先進的控制技術，如采用變頻電機、4 - 20mA電流信號自動調節等方式，能夠精確地控制電機的轉速和隔膜的運動頻率，從而實現對流量的精確調節.此外，泵頭和隔膜的材質選擇也對精度有一定影響，優質的材料能夠保證在長期運行過程中，泵頭和隔膜的尺寸和性能保持穩定，不會因介質的腐蝕、磨損等因素而影響計量精度。通過這些綜合措施，新道茨計量泵在各種工業應用中能夠滿足不同精度要求的計量和投加任務。

六、不同型號的原理差異

新道茨計量泵有多種型號，不同型號在原理上可能存在一些差異。例如，NDJS系列機械隔膜計量泵采用了特定的蝸輪蝸桿減速箱結構，能夠實現更平穩的傳動和更精確的流量控制；而DFD系列電磁隔膜計量泵則具有獨特的電磁驅動系統，響應速度更快，適用于對流量變化響應要求較高的場合.此外，不同型號的計量泵在沖程調節范圍、最大流量、最高壓力等參數上也有所不同，這些差異是基于不同的應用場景和用戶需求而設計的。在選型時，用戶需要根據具體的工藝要求和使用條件，選擇適合的型號，以充分發揮計量泵的性能優勢。

七、與其他類型計量泵原理對比

與其他類型的計量泵相比，新道茨計量泵的原理具有一定的特點和優勢。例如，與柱塞式計量泵相比，新道茨機械隔膜計量泵采用隔膜隔離介質和傳動部件，避免了介質與金屬部件的直接接觸，具有更好的耐腐蝕性和密封性，適用于輸送腐蝕性較強的液體；同時，隔膜的緩沖作用也使得泵的運行更加平穩，減少了脈沖和振動。而與蠕動泵等靠擠壓軟管來輸送液體的計量泵相比，新道茨計量泵的流量不受軟管彈性和疲勞的影響，具有更高的穩定性和精度，且能夠承受更高的壓力。這些原理上的優勢使得新道茨計量泵在眾多計量泵類型中脫穎而出，廣泛應用于石油化工、制藥、食品、水處理等各種工業領域。

八、工作環境對原理的影響

新道茨計量泵的工作原理在不同的工作環境下可能會受到一定的影響。例如，在高溫環境下，介質的粘度和汽化特性可能會發生變化，影響泵的吸入和排出性能，同時也可能導致泵頭和隔膜等部件的材料性能下降，進而影響計量精度和使用壽命。在高海拔地區，由于氣壓較低，可能會影響泵的吸程和排液能力。此外，介質中的雜質、顆粒等也可能會堵塞泵頭和單向閥，影響計量泵的正常工作。因此，在使用新道茨計量泵時，需要根據具體的工作環境條件，合理選擇泵的型號、材質和配置，并采取相應的防護措施，以確保計量泵能夠穩定、可靠地運行。

結論

綜上所述，新道茨計量泵的原理涵蓋了機械隔膜計量泵和電磁隔膜計量泵兩種主要類型，通過電機驅動、隔膜往復運動、單向閥控制等方式實現液體的精確計量和輸送。其沖程調節原理、泵頭與單向閥的工作原理以及精度控制原理等相互配合，使得計量泵能夠在不同的工作條件下保持穩定的性能和較高的計量精度。不同型號的計量泵在原理上存在一定的差異，以滿足各種不同的應用需求。同時，與其他類型的計量泵相比，新道茨計量泵具有自身的特點和優勢。在實際使用中，需要充分考慮工作環境等因素對計量泵原理的影響，合理選型和使用，以充分發揮其性能，確保生產過程的順利進行和產品質量的穩定可靠。

常見問題解答

1. 新道茨計量泵的精度是如何保證的？

新道茨計量泵的精度保證主要通過以下幾個方面實現：一是精確的機械結構設計和制造工藝，確保隔膜運動的重復性和穩定性；二是采用先進的控制技術，如變頻電機、4 - 20mA電流信號自動調節等，精確控制電機轉速和隔膜運動頻率；三是選用優質的泵頭和隔膜材質，保證在長期運行中尺寸和性能穩定，不受介質腐蝕、磨損等影響。這些措施共同作用，使得計量泵能夠達到較高的計量精度。

2. 電磁隔膜計量泵和機械隔膜計量泵的原理有何主要區別？

電磁隔膜計量泵是利用電磁驅動裝置產生的電磁力推動隔膜做往復運動，通過控制電磁線圈的通電和斷電頻率來調節流量；而機械隔膜計量泵則是由電機驅動蝸輪蝸桿減速箱，帶動偏心軸旋轉，使推桿推動隔膜做直線往復運動，通過轉動沖程調節桿來改變沖程大小從而調節流量。兩者的驅動方式和流量調節方式不同是其原理上的主要區別。
