新道茨計量泵是一種精密的流量控制設備，可以用于各種工業和環境領域，如水處理、化工、制藥、食品、造紙等。新道茨計量泵的安裝方法和注意事項是保證其正常運行和性能發揮的重要因素。本文將為您提供新道茨計量泵的安裝圖，并對其進行簡要的說明。

新道茨計量泵安裝圖

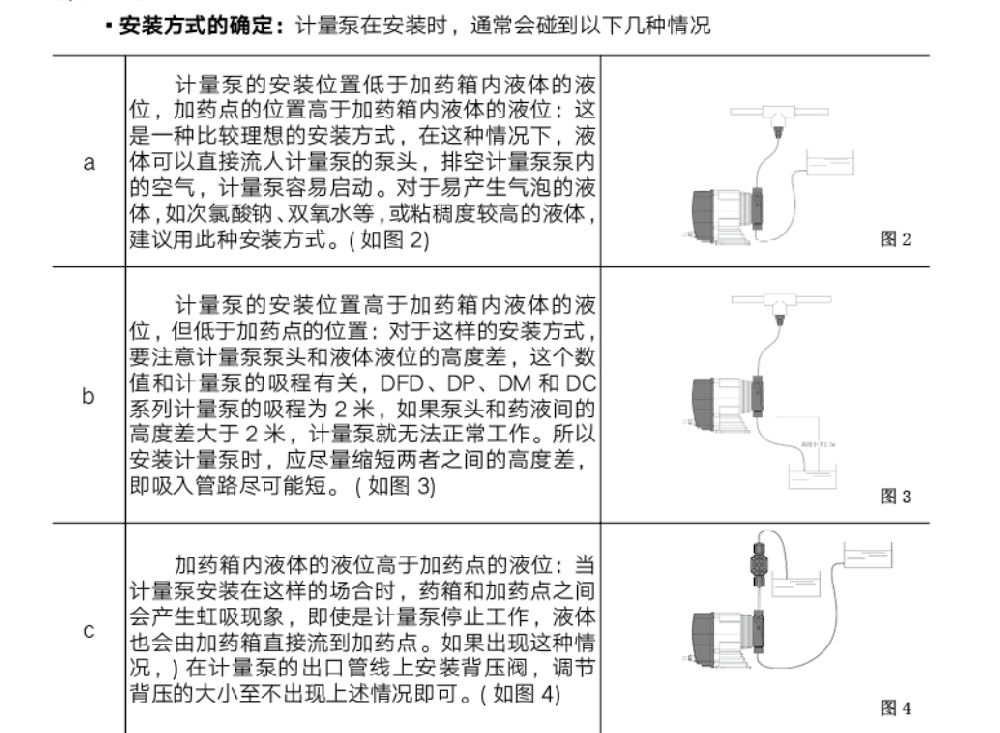

新道茨計量泵的安裝圖如下所示[^1^]：

從安裝圖中可以看出，新道茨計量泵的安裝主要包括以下幾個部分：

• 計量泵本體：計量泵本體是計量泵的核心部分，負責將液體按照設定的流量和壓力輸送到目標位置。計量泵本體的型號和規格應根據實際需要和應用場景選擇，如電磁隔膜計量泵、機械隔膜計量泵等。

• 進口管道：進口管道是將液體從液體源輸送到計量泵本體的管道，應選擇合適的管徑和材質，以保證液體的流動性和安全性。進口管道應安裝在計量泵本體的下方，以利于液體的自然流入。

• 出口管道：出口管道是將液體從計量泵本體輸送到目標位置的管道，應選擇合適的管徑和材質，以保證液體的流動性和安全性。出口管道應安裝在計量泵本體的上方，以利于液體的自然流出。

• 閥門：閥門是用于控制液體流量和壓力的裝置，應根據實際需要和應用場景選擇合適的類型和位置，如止回閥、安全閥、調節閥等。閥門應安裝在進口管道和出口管道的適當位置，以保證計量泵的正常工作和安全。

• 底座或支架：底座或支架是用于固定計量泵本體的裝置，應選擇合適的材質和尺寸，以保證計量泵的穩定性和耐用性。底座或支架應安裝在平坦的地面上，以避免計量泵的傾斜或震動。

• 電源線：電源線是用于為計量泵提供電力的線纜，應選擇合適的電壓和電流，以保證計量泵的正常運行和性能。電源線應連接到計量泵本體的電源接口上，并遵循相關的電氣安裝規范和安全操作。

新道茨計量泵安裝說明

新道茨計量泵的安裝說明如下：

1. 在安裝前，應檢查計量泵本體和連接件是否完好無損，并清潔表面，確保無污垢、油脂或其他雜質。

2. 在安裝前，應根據實際需要和應用場景，選擇合適的計量泵型號和規格，以及合適的連接件和閥門。

3. 在安裝前，應關閉電源，并確保安全。

4. 按照安裝圖的順序，依次連接計量泵本體、進口管道、出口管道、閥門、底座或支架、電源線等部分，使用適當的工具（如扳手、螺絲刀等）將連接件固定到計量泵上，注意不要過度擰緊，以免損壞計量泵或連接件。

5. 在連接過程中，應注意避免過大的力量，以免損壞計量泵或造成泄漏。

6. 在連接完成后，應仔細檢查連接處是否密封嚴密，沒有泄漏。如有必要，可以使用密封膠或墊片來增加密封性。

7. 在連接完成后，應打開電源，并按照使用手冊進行調試和測試，確保計量泵的正常運行和性能。

8. 在使用過程中，應定期檢查連接處的緊固程度，確保連接牢固且無泄漏。

9. 在使用過程中，應按照使用手冊進行潤滑和保養，確保計量泵的壽命和效率。

總結

新道茨計量泵是一種精密的流量控制設備，可以用于各種工業和環境領域，如水處理、化工、制藥、食品、造紙等。新道茨計量泵的安裝方法和注意事項是保證其正常運行和性能發揮的重要因素。本文為您提供了新道茨計量泵的安裝圖，并對其進行了簡要的說明，希望對您有所幫助。
